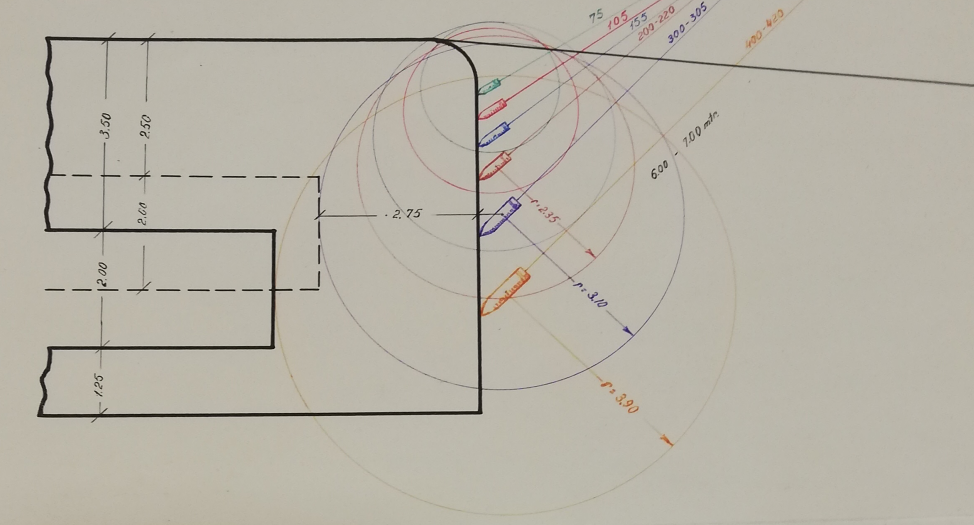

Grubość poszczególnych elementów schronu
i ich odporność na uderzenia pocisków artyleryjskich
 |
1. Instrukcja forteczna Nr 1/1936 wyróżniała nastepujace typy obiektów:
1.Typ normalny - odporny na pojedyncze trafienie pociskiem kalibru 155 mm 2.Typ wzmocniony - odporny na liczne trafienia pociskami kalibru 155 mm oraz pojedyncze trafienie kalibrem 220 mm 3.Typ zastepczy |
2. Normy proponowane przez Inspektora Armii pismem L.32/mob.36r
| Typ | Grubość poszczególnych elementów schronu | |||||
| Strop | Åšciany w metrach | PÅ‚yta fundamentu |
||||
| Zewnętrzne | Wewnętrzne | |||||
| narażone | nienarażone | nośne | działowe | |||
| A B C D E |
0,80 1,00 1,20 1,50 1,75 |
0,80 1,00 1,20 1,50 1,75 |
0,50 0,50 0,80 1,00 1,00 |
0,40 0,50 0,80 0,90 0,90 |
0,07-0,15 0,07-0,15 0,07-0,15 0,07-0,15 0,07-0,15 |
0,40 0,50 0,60 0,60 0,75 |
3. w/g instrukcji przyjętej przez Inspektora Saperów 17.04.1937
| Wytrzymałość |
Grubość poszczególnych elementów schronu | ||||||
| typ | na pociski | Strop m. | Åšciany w metrach | PÅ‚yta fundamentu |
|||
| Zewnętrzne | Wewnętrzne | ||||||
| narażone | nienarażone | nośne | działowe | ||||
| A B C D E |
105 155 2x155 220 305 |
0,80 1,00 1,20 1,40 1,80 |
0,90 1,00 1,30 1,75 2,00 |
0,50 0,60 0,80 1,00 1,25 |
0,50 0,60 0,70 1,00 1,00 |
0,20 0,20 0,30 0,40 0,40 |
0,40 0,50 0,60 0,75 0,90 |
4. w/g projektu instrukcji Fort 1/1938
| Kaliber pocisków |
Grubość poszczególnych elementów schronu | ||||||||
| przy wielo- krotnym trafieniu |
przy pojedyn- czym trafieniu |
Strop | Åšciany w metrach | PÅ‚yta fundamentu |
Strop między piętrami |
||||
| Ściany zagrożone bezpośrednim ostrzałem |
Niezagrożone | Wewnętrzne | |||||||
| Åšciany obsypane (boczne) |
Åšciany nieobsypane |
Ściany nośne |
Ściany działowe |
||||||
| 75 105 155 220 310 420 |
105 155 220 310 420 - |
0,80 1,00 1,40 1,90 2,60 3,50 |
1,00 1,25 1,75 2,10 2,85 3,50 |
0,80 1,00 1,25 1,40 1,50 1,75 |
0,60 0,80 1,00 1,25 1,40 1,50 |
0,60 0,80 1,00 1,00 1,00 1,00 |
0,30 0,40 0,50 0,50 0,50 0,50 |
0,50 0,50 0,80 1,00 1,20 1,25 |
0,50 0,50 0,60 0,80 0,90 1,00 |
Źródło:
S.A. Polowniew Żeliezobetonnyje Fortifikacionnyje Soorużenija Polszy, Moskwa 1941, s. 26.
Z. Pruski BASTION POLESIE Polskie fortyfikacje na Polesiu w latach 1920-1939, Przasnysz 2000 s. 70.
C.A.W.- sygnatura I.303.12.3 - Projekt ogólnej tymczasowej instrukcji projektowania obiektów fort.1/38
C.A.W.- sygnatura I.302.4.2114 - Klasyfikacja obiektów pod względem wytrzymałoœści z dnia 17.4.1937r.
